概述:

AD-S621系列称重AD控制模块(又称数字称重变送器)是 SeTAQ 公司开发的一款高速高精度的称重AD模块。该系列模块具有以下两种型号:

AD-S621-N称重AD模块, 具有 RS485 通讯接口,支持标准 MODBUS RTU 通讯协议,能够与计算机、PLC 等上位机通信。

AD-S621-WF称重AD模块具有 RS485 通讯接口,并装有 WIFI 模块装置,支持标准 MODBUS RTU 通讯协议和网络TCP/IP 协议,能够与计算机、PLC、PAD、手机等上位机通信。

该系列称重AD模块其基本功能是将称重传感器的模拟信号变成数字重量信号;再经过动态数字滤波和静态数字滤波,使数字重量信号响应更快更准确,通过串口信号或 WIFI 信号,将数字重量信号发送出去。既可以实现静态下的高精度称重,也可以在冲击和振动的情况下实现高速准确的动态称重。

性能指标:

●  A/D 分辨率:24 位;

●  静态称重精度:1/100000;

●  A/D 模块重量输出速率:6.25,12.5,25,50,100,200 次/秒可选(默认 50);

● 通讯口:采用 RS-485 接口,具有 RS-485 通信功能,支持标准 Modbus RTU 通讯协议;

● 无线通讯有两种工作模式:STA 模式或 AP 模式(AD-S621-WF型号特有);

● AP 模式时,可以进行加密设置 (AD-S621-WF型号特有);

● 无线通讯时,通过虚拟串口软件可添加虚拟串口,进行串行通讯,支持标准 MODBUS RTU 通通讯协议(AD-S621-WF型号特有);

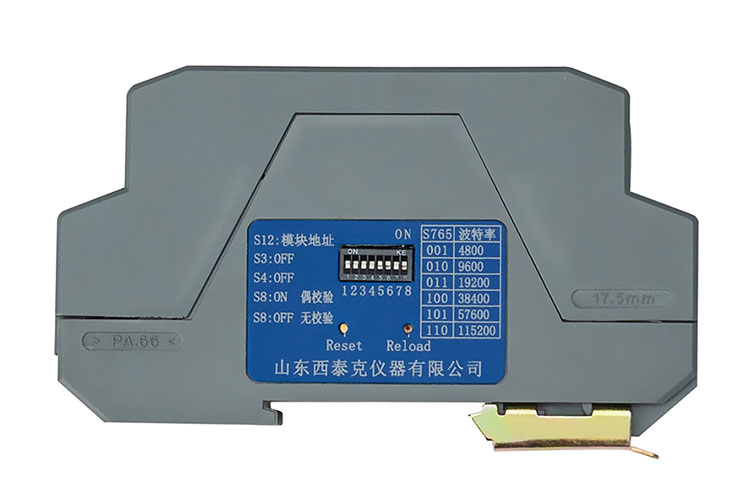

●  波特率:4800、9600、19200、38400、 57600、115200 可选(默认 19200,偶校验),有通过软件选择或手动选择两种选择方式;

●  5 个状态指示灯;

●  模块地址采用旋转编码开关和 2 位拨码扩展地址,模块地址可设置 1--63;

●  传感器激励电压:5VDC,最大电流:<100mA(含 4 只 350Ω称重传感器消耗的电流);

●  模块工作电源:24VDC 200mA ;

●  标准 DIN 导轨安装方式;

●  壳体尺寸(带接线端子):101mm×18mm×60mm(WF型号:101mm×18mm×77mm);

●  工作环境:温度 -20~60℃,相对湿度 10%~85%,不冷凝;

● 存贮环境:温度-40~80℃,相对湿度 10%~85%,不冷凝;


AD-S621-N/WF高速动态称重AD控制模块

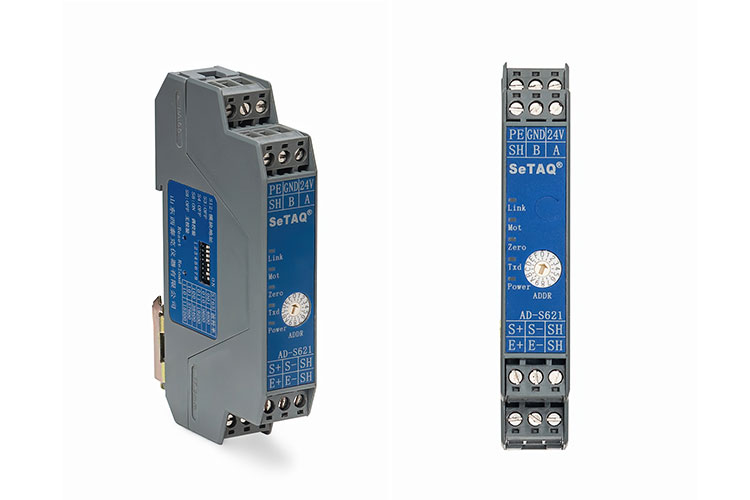

AD-S621-N称重AD控制模块

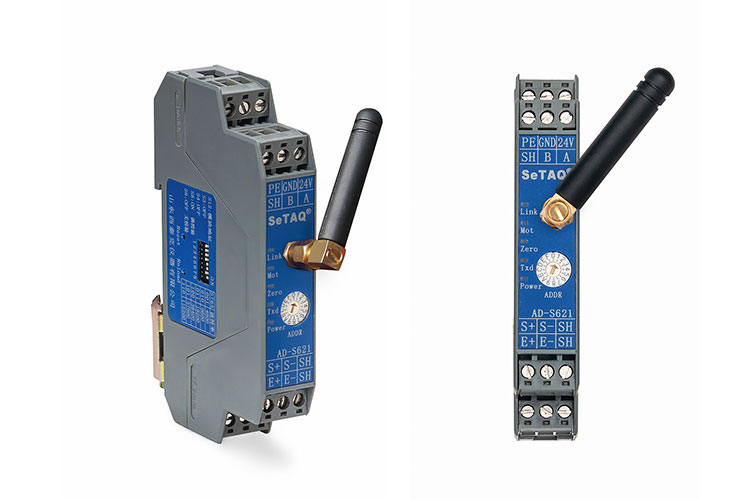

AD-S621-WF称重AD控制模块

山东西泰克是国家级软件企业、国家级高新技术企业,已通过ISO9001-2008质量管理体系认证、欧盟CE认证。专业从事高端称重解决方案的研发、生产、销售与服务。

西泰克研发的AD-S621-N/WF称重AD控制模块,利用了众多专利技术和专有技术、具有极高的精度和可靠性,可为用户提供各种专业的高端服务。

如您需要了解更多AD-S621-N/WF称重AD控制模块详细价格及厂家信息,您可直接拔打山东西泰克全国统一销售热线:0531-81216152。

根据您的需求我们会提供精准的厂家报价,在短时间内让您获取所需要的信息!
