该产品已升级为AD-S341-Z1P2-MS高速称重模块，新用户请选择升级款，原有产品如需维护维修，请联系我公司工作人员！升级后产品链接地址（请点击→）：AD-S341-Z1P2-MS高速称重模块。
AD-S321称重模块用于制造数字称重传感器、称重显示仪、过程控制仪表、拉力试验机，并适用于其他称重、力学强度试验等测量场合。圆板尤其适合嵌入模拟称重传感器内，实现对模拟传感器的数字化改造。
技术参数：
★ 测量信号范围：±30mV
★ 分辨率:100万原码
★ 温度系数：≤5ppm／℃
★ 硬件接口：RS485半双工接口
★ 软件协议：长方板：自由口协议/MODBUS RTU可选
圆 板：自由口协议
★ 裸板尺寸（长×宽×高，mm）：长方板：55×49×18
圆 板：Ф32×8
★ 具有模数转换、数字化标定、去皮、置零、零点跟踪、开机置零、防抖动等功能；
★ 所有设定工作都通过串口完成；
★ 模块地址可设置(0～31)，可扩展为总线式通信；
★ 波特率、校验位可选择（1200～38400bps），数据输出格式可选择；
★ 数字滤波：可设置标准或低通滤波方式及相关参数；
★ 测量采样速率可选择，范围3.125～400Hz；
★ 特性参数非易失性存储，断电后参数仍然保存；
★ 工作电压：9V DC（6.5V～12V）供电；工作电流≤40mA；
★ 全面的保护功能：具有防反接、防过压、瞬间抑制等多重保护；
★ 使用温度范围：-40℃～+70℃；存储温度范围：-60℃～+90℃
产品图片：

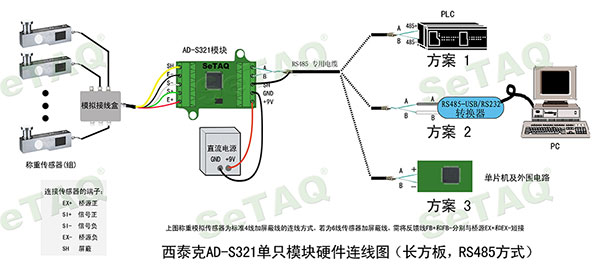

典型连线方式：

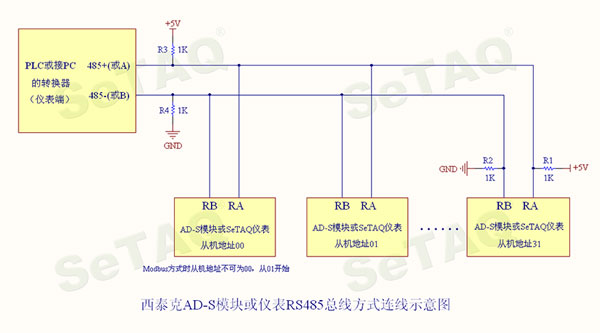

AD-S321总线方式连接示意图（RS485）：
如果RS485信号传输线过长或同时并联了多只AD-S模块，可能会因驱动能力不足导致找不到模块。此时可尝试在模块端的RA与+5V直流电源间接一个1kΩ上拉电阻R1，在RB与地之间接一个1kΩ下拉电阻R2，以提高带载能力。注意，如果是多只AD-S 模块并联，只需在距离上位机最远（传输线最长）的那只模块上接上、下拉电阻。若仍不能解决问题，可在RS485传输线的另一端也接上下拉电阻R3、R4。
